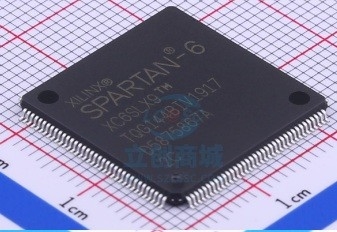

Tecnologia 1.2V 144-Pin TQFP delle cellule 45nm della famiglia 9152 di XC6SLX9-2TQG144C XILINX FPGA Spartan®-6 LX

Descrizione generale

La famiglia Spartan®-6 fornisce le capacità principali di integrazione di sistema il costo complessivo più basso per le applicazioni in grande quantità. La famiglia del tredici-membro consegna le densità ampliate che variano da 3.840 a 147.443 cellule di logica, con la metà del consumo di energia di famiglie spartane precedenti e la connettività più veloce e più completa. Costruito su una tecnologia della trasformazione di rame a bassa potenza matura di 45 nanometro che consegna l'equilibrio ottimale di costo, di potere e della prestazione, la famiglia Spartan-6 offre nuovo, una logica doppio-registri e più efficiente 6 dell'input di occhiata della tavola (LUT) e una selezione ricca dei blocchi a livello di sistema incorporati. Questi comprendono 18 blocchetti KB di KB (2 x 9) piantano, fette della seconda generazione DSP48A1, regolatori di memoria di SDRAM, blocchetti misto migliorati della gestione dell'orologio, la tecnologia di SelectIO™, blocchetti di serie ad alta velocità poweroptimized del ricetrasmettitore, blocchetti compatibili di punto finale del PCI Express®, i modi a livello di sistema avanzati della gestione di potere, automatico-individuano le opzioni di configurazione e la sicurezza migliorata del IP con la protezione del DNA del dispositivo e di AES. Queste caratteristiche forniscono un'alternativa programmabile a basso costo ai prodotti su ordinazione di ASIC facilità d'uso senza precedenti. Offerta di Spartan-6 FPGAs la migliore soluzione per le progettazioni in grande quantità di logica, le progettazioni destinadi ao público di DSP ed alle le applicazioni incluse costo sensibili. Spartan-6 FPGAs sono il fondamento programmabile del silicio per le piattaforme mirate a di progettazione che consegnano le componenti integrate di hardware e del software che permettono ai progettisti di mettere a fuoco su innovazione non appena il loro ciclo di sviluppo comincia.

Riassunto delle caratteristiche di Spartan-6 FPGA

• Famiglia Spartan-6: • Spartan-6 LX FPGA: Logica ottimizzata • Spartan-6 LXT FPGA: Connettività di serie ad alta velocità • Progettato per basso costo • Blocchi integrati efficienti multipli • Selezione ottimizzata delle norme dell'ingresso/uscita • Cuscinetti vacillati • Pacchetti cavo-legati di plastica in grande quantità • Elettricità statica bassa e potere dinamico • processo di 45 nanometro ottimizzato per costo e potere basso • Hibernate spegne il modo per potere zero • Sospenda il modo mantiene lo stato e la configurazione con di sveglia plurimandrino, potenziamento di controllo • Tensione più a bassa potenza del centro 1.0V (LX FPGAs, -1L soli) • Tensione del centro di rendimento elevato 1.2V (LX e LXT FPGAs, -2, -3 e gradi di velocità di -3N) • Multi-tensione, banche multi-standard dell'interfaccia di SelectIO™ • Un velocità di trasmissione, di fino a 1.080 Mb/s per ingresso/uscita differenziale • Azionamento selezionabile dell'uscita, fino a 24 mA per perno • 3.3V alle norme ed ai protocolli dell'ingresso/uscita 1.2V • Interfacce di memoria a basso costo di SSTL e di HSTL • Conformità calda di scambio • L'ingresso/uscita regolabile ha ucciso i tassi per migliorare l'integrità di segnale • Ricetrasmettitori di serie ad alta velocità di GTP nel LXT FPGAs • Fino a 3,2 Gb/s • Interfacce ad alta velocità compreso: Serial ATA, aurora, Ethernet 1G, PCI Express, OBSAI, CPRI, EPON, GPON, DisplayPort e XAUI • Blocchetto integrato di punto finale per le progettazioni di PCI Express (LXT) • Supporto di tecnologia a basso costo di PCI® compatibile con i 33 megahertz, 32 - e specificazione di 64 bit. • Fette efficienti DSP48A1 • Elaborazione dei segnali ad alto rendimento e di aritmetica • Velocemente moltiplicatore 18 x 18 ed accumulatore pungente 48 • Capacità di canalizzazione e precipitante a cascata • Pre-addizionatrice per assistere le applicazioni del filtro • Blocchetti integrati del regolatore di memoria • Supporto della RDT, di DDR2, di DDR3 e di LPDDR • Tassi di dati fino a 800 Mb/s (larghezza di banda del picco di 12,8 Gb/s) • struttura del bus del Multi-porto con l'indipendente FIFO per ridurre le edizioni di sincronizzazione di progettazione • Risorse abbondanti di logica con capacità aumentata di logica • Registro a scorrimento facoltativo o supporto distribuito di RAM • 6 input efficiente LUTs migliorare prestazione e minimizzare potere • LUT con i flip-flop doppi per le applicazioni centriche della conduttura • Blocco RAM con una vasta gamma di granularità • Il blocco veloce RAM con il byte scrivere permette a • 18 blocchetti di KB che possono facoltativamente essere programmati come due 9 ram indipendenti del blocchetto di KB • Mattonelle della gestione dell'orologio (CMT) per la prestazione migliorata • Sincronizzazione a basso rumore e flessibile • I responsabili di orologio di Digital (DCMs) eliminano la direzione obliqua dell'orologio e la distorsione del duty cycle • Cicli con aggancio di fase (PLLs) per la sincronizzazione del basso nervosismo • Sintesi di frequenza con moltiplicazione, divisione e di sfasamento simultanei • Sedici reti globali dell'orologio di basso direzione obliqua • La configurazione semplificata, sostiene le norme a basso costo • il perno 2 automatico-individua la configurazione • Vasto SPI di terzi (fino a x4) e NÉ supporto istantaneo • Flash ricco della piattaforma di Xilinx della caratteristica con JTAG • Contributo di MultiBoot ad aggiornamento a distanza con i bitstreams multipli, facendo uso di protezione del cane da guardia • Sicurezza migliorata per protezione di progettazione • Identificatore unico del DNA del dispositivo per autenticazione di progettazione • Crittografia di flusso di bit di AES nei più grandi dispositivi • Elaborazione inclusa più veloce con il basso costo migliorato e, unità di elaborazione molle di MicroBlaze™ • Progettazioni leader del settore di riferimento e del IP
